INFORMAÇÕES TÉCNICAS
MANCAL BABBITT

1-CLIENTE: CLUBE DO FORDINHO

2- DATA: 08 de Dezembro de 2007.

3- OBJETIVO

Caracterizar materiais constituídos de “Mancal de BABBITT”, utilizando análise metalográfica e ensaios mecânicos de dureza, objetivando subsidiar escolha de material para restauro de mancais de motores Ford modelo A.

4- IDENTIFICAÇÃO DAS AMOSTRAS

Mancal de BABBITT – 1
Mancal de BABBITT – 2
Mancal de BABBITT – 3

Fotografia 1 – Amostras como recebidas para realização dos ensaios propostos.

5- METODOLOGIA ADOTADA/RESULTADOS

5.1 - ANÁLISE METALOGRÁFICA

As amostras foram removidas por corte manual , lixadas até a grana 1000 e polidas em suspensão de alumina 0,3mm. Após ataque com reagente Nital 2% as amostras foram submetidas ao exame em microscópio óptico, tendo sido obtidas as micrografias apresentadas nos Anexos I à III.

5.2- ENSAIO DE DUREZA

Medições executadas utilizando um durômetro de bancada na escala Brinell (HB) carga de 15,625Kgf. Resultados estão apresentados abaixo:

Mancal de BABBITT – 1   = 15,5HB
Mancal de BABBITT – 2   = 19,4HB
Mancal de BABBITT – 3   = 15,6HB

6- COMPARATIVO DE RESULTADOS

A tabela 1 fornece um comparativo entre as microestruturas e a dureza medidas nos materiais fornecidos pelo cliente.

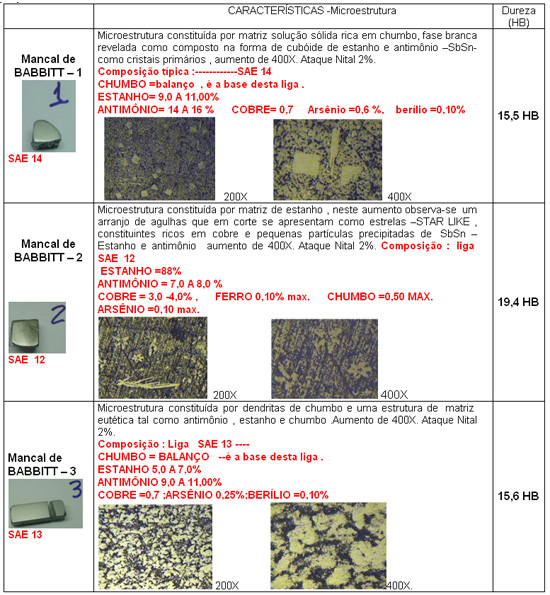

Tabela 1 – Comparativo entre propriedades mecânicas.

Cesar Lucio Molitz Allenstein, MSc.

CREA/PR 2276 TD

ANEXO I –MICROGRAFIAS – MANCAL 1 – 15,5 HB

Fotografia da amostra – Local da análise metalográfica.

Micrografia 1 – MANCAL 1 - 15,5 HB - Matriz de Amostra sem ataque, aumento 100X.

(a) (b)

Micrografia 2 - MANCAL 1 - 15,5 HB - (a) Microestrutura constituída por matriz solução sólida rica em Chumbo ,fase clara de SbSn. Ataque NITAL 2%, aumento 100X. (b) Mesma região da micrografia 2(a). Microestrutura constituída por matriz solução sólida rica em chumbo, fase branca revelada como composto na forma de cubóide de estanho e antimônio –SbSn-como cristais primários , aumento de 400X. Ataque Nital 2%.

Composição típica. SAE 14.

Cesar Lucio Molitz Allenstein, MSc.

CREA/PR 2276 TD

ANEXO II –MICROGRAFIAS – MANCAL 2 – 19,4 HB

Fotografia da amostra – Local da análise metalográfica.

Micrografia 1 – MANCAL 2 - 19,4 HB - Matriz de Amostra sem ataque, aumento 100X.

(a) (b)

Micrografia 2 - MANCAL 2 - 19,4 HB - (a) Microestrutura constituída por matriz de estanho saturado com cobre e antimônio . Ataque NITAL 2%, aumento 100X. (b) Mesma região da micrografia 2(a). Microestrutura constituída por matriz de estanho , neste aumento observa-se um arranjo de agulhas que em corte se paresentam como estreelas –STAR LIKE , contituintes ricos em cobre e pequenas partículas precipitadas de SbSn –Estanho e antimônio aumento de 400X. Ataque Nital 2%. COMPOSIÇÃO PROVÁVEL 90 ESTANHO , 7 ANTIMÔNIO E 3 COBRE . liga SAE 12

Micrografia 3 - MANCAL 2 - 19,4 HB - Mesma região da micrografia 2(a). Microestrutura constituída por matriz de Presença de starslike.
-Arranjo de agulhas ricas em cobre e partículas esféricas pequenas de precipitados de Estanho e antimônio SbSn. aumento de 800X. Ataque Nital 2%.

Cesar Lucio Molitz Allenstein, MSc.

CREA/PR 2276 TD

ANEXO III –MICROGRAFIAS – MANCAL 3 – 15,6 HB

Fotografia da amostra – Local da análise metalográfica.

Micrografia 1 – MANCAL 3 - 15,6 HB - Matriz de . Amostra sem ataque, aumento 100X.

(a) (b)

Micrografia 2 - MANCAL 3 - 15,6 HB - (a) Microestrutura constituída por matriz de antimônio-estanho e chumbo . Ataque NITAL 2%, aumento 100X. (b) Mesma região da micrografia 2(a). Microestrutura constituída por dendritas de chumbo e uma estrutura de matriz eutética tal como antimônio , estanho e chumbo.
Aumento de 400X. Ataque Nital 2%.

Liga SAE 13
Cesar Lucio Molitz Allenstein, MSc.

CREA/PR 2276 TD
